一、可燃气体检测仪在某大型化工厂仓库的应用方案概述：
房间安装4台可燃气体检测仪（备注：可燃气体检测仪也叫可燃气体浓度检测仪，或者叫可燃气体泄漏检测仪），监控室安装报警主机，可燃气体浓度检测仪与报警主机之间通讯用RS-485，可燃气体泄漏检测仪由报警主机直接供电，报警主机供电电压：220VAC，主机通过控制风机控制器来控制房间中的风机（通过设置报警值来智能控制），风机控制器有手动开关，可手动打开风机。
二、可燃气体检测系统总体方案图
三、主机与可燃气体报警器连接图

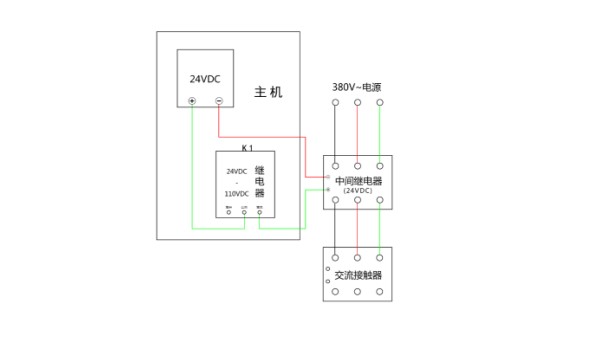

四、主机与风机控制器连接图

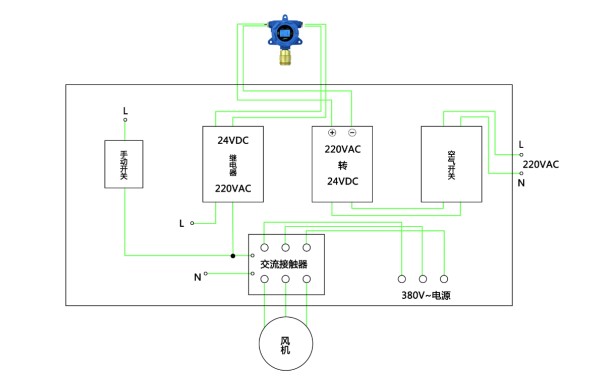

五、如果报警主机安装位置（监控室）离可燃气体检测仪房间较远，风机可由可燃气体检测仪来控制，如图：（可燃气体检测仪由风机控制箱供电）
六、可燃气体检测仪，报警主机，风机控制箱参数：
1、可燃气体检测仪,型号：NFS-LEL-3-H
| 量程 | 0-100%LEL | 检测原理 | 催化（进口高精度传感器） |
| 分辨率 | 0.1%LEL | 精度 | ±2%FS |
| 显示 | OLED显示 | 材质 | 铝合金 |
| 供电 | 24VDC | 输出 | 4-20MA三线制，RS-485，开关量 |
| 防护等级 | IP66 | 防爆等级 | ExdII CT6 G6 |
| 工作温度 | -40℃～50℃ | 工作压力 | 86KPA---100KPA |
| 工作湿度 | 10%-95%RH,无凝露 | 检测方式 | 扩散式 |
| 仪表寿命 | 5年以上 | 传感器寿命 | 2年 |
| 提醒功能 | 故障提醒、输出超量程使用提醒、传感器寿命提醒、标定周期提醒、超温度使用提醒 | 储存记录功能 | 操作记录、超温度使用记录、超量程使用记录 |
2、报警主机，型号：NFS-4-H
性能参数 |
安装方式 | 壁挂式 | 显 示 | LED |
通 道 | 4路 | 工作温度 | 0℃～40℃ |
显示方式 | 自动巡检 | 湿度范围 | 10%-95%RH |
报警方式 | 内置蜂鸣器，LED报警灯 | 供 电 | 220VAC或110VAC/(50～60)HZ |
报警设定 | 2级声光报警，报警值可设 | 数据储存 | 5000条 |
浓度单位 | ppm | 继 电 器 | 4组继电器（可控制四组风机） |
通讯方式 | RS-485 | 主体材料 | 铝合金 |
输出信号 | RS-485总线 | 外形尺寸 | 450*250*130mm |
工作方式 | 自动轮询 | 重 量 | 4kg |
3、风机控制箱：风机控制箱包括：手动开关，交流接触器，开关电源，空气开关，控制箱。
