化工厂仓库-乙炔 氢气泄漏监测仪案例

一、项目介绍

        国内某大型化工厂，有多种可燃气体和有毒气体，需要对其浓度进行监控，保证在合理的范围内，以避免财产损失和人员伤害。安帕尔项目工程师经过多次是现场实地考察，结合化工厂具体需要和预算限定，设计出了这一套可燃气体和有毒气体实时在线检测的系统。

二、气体介绍

1、可燃气体

（1）可燃气体种类有：丙烯酸甲酯、二氯乙烷、乙醇、甲苯、甲醇、丙烯酸甲酯、醋酸仲丁酯、乙酸甲酯、一甲胺、乙酸正丁酯、二氯丙烯

（2）各可燃气体的爆炸下限：

（3）混合可燃气体检测方法：当环境中有多种可燃气体时，各种可燃气体都能够测到。不过需要将探测的气种标定为所测环境中最普遍最易燃（含量最多，爆炸下限最低）的气体上。

2、有毒气体

（1）水合肼。水合肼（肼：拼音：jǐng）又称水合联氨。纯品为无色透明的油状液体，有淡氨味，在湿空气中冒烟，具有强碱性和吸湿性。常压下，肼可以和水形成共沸（共沸物中肼含量约为69%，吸入该品蒸气，刺激鼻和上呼吸道。此外，尚可出现头晕、恶心和中枢神经系统兴奋。液体或蒸气对眼有刺激作用，可致眼的永久性损害。对皮肤有刺激性；长时间皮肤反复接触，可经皮肤吸收引起中毒；某些接触者可发生皮炎。口服引起头晕、恶心。

（2）硫酸二甲酯。硫酸二甲酯，有机化合物，无色或微黄色，略有葱头气味的油状可燃性液体，在50℃或者碱水易迅速水解成硫酸和甲醇。在冷水中分解缓慢。遇热、明火或氧化剂可燃。有致癌可能性。有腐蚀性。硫酸二甲酯属高毒类，作用与芥子气相似，急性毒性类似光气，比氯气大15 倍。对眼、上呼吸道有强烈刺激作用，对皮肤有强腐蚀作用。可引起结膜充血、水肿、角膜上皮脱落，气管、支气管上皮细胞部分坏死，穿破导致纵膈或皮下气肿。此外，还可损害肝、肾及心肌等，皮肤接触后可引起灼伤，水疱及深度坏死。

（3）氯甲酸甲酯。氯甲酸甲酯为有机化合物，剧毒、易燃、有腐蚀性。微溶于水并被水逐渐分解。有催泪作用，蒸气强烈刺激眼睛、呼吸道，也能经皮肤吸收而引起中毒。健康危害：该品对呼吸道、眼结膜有剧烈刺激作用。人接触后表现为眼及上呼吸道及表皮灼伤。较高浓度时发生肺水肿。该品刺激强度为氯气的5倍

（4）甲苯。甲苯为无色澄清液体。有苯样气味。有强折光性。能与乙醇、?乙醚、丙酮、氯仿、二硫化碳和冰乙酸混溶，极微溶于水。相对密度0.866。凝固点-95℃。沸点110.6℃。折光率1.4967。闪点（闭杯） 4.4℃。易燃。蒸气能与空气形成爆炸性混合物，爆炸极限1.2%～7.0%（体积）。低毒，半数致死量（大鼠，经口）5000mg/kg。高浓度气体有麻醉性。有刺激性。健康危害：对皮肤、粘膜有刺激性，对中枢神经系统有麻醉作用。急性中毒：短时间内吸入较高浓度该品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、步态蹒跚、意识模糊。重症者可有躁动、抽搐、昏迷。慢性中毒：长期接触可发生神经衰弱综合征，肝肿大，女工月经异常等。皮肤干燥、皲裂、皮炎

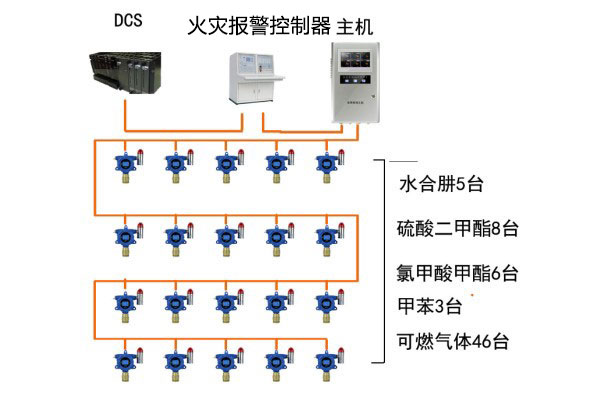

三、可燃气体、有毒气体检测系统图

        一个厂房内安装46台可燃气体检测仪、3台甲苯检测仪、6台氯甲酸甲酯检测仪、8台硫酸二甲酯检测仪、5台水合肼检测仪，所有的气体检测仪和主机通讯方式为:RS-485(每台气体浓度检测仪都是独立的，不受其它气体泄漏检测仪的干扰。)，主机（报警控制器）显示所有气体检测仪的数值和报警情况并存储（主机一页显示16台气体检测仪，可翻页，主机数量可增加。）主机的数据可由RS-485（MODBUS）传输给火灾报警控制器和DCS。

四、报警控制器和各个可燃气体检测仪、有毒气体检测仪的参数

1、可燃气体检测仪： 型号：NFS--DLEL-3-H。能够实时检测厂房内可燃气体的浓度，并且可以将数据上传到报警控制器集中显示。并带显示和现场声光报警，参数如下：

2、水合肼检测仪：型号：NFS--D N2H4-3-H。能够实时检测厂房内水合肼的浓度，并且可以将数据上传到控制器集中显示。并带显示和现场声光报警，参数如下：

3、硫酸二甲酯检测仪：型号：NFS--D DMS-3-H。能够实时检测厂房内硫酸二甲酯的浓度，并且可以将数据上传到控制器集中显示。并带显示和现场声光报警，参数如下：

4、氯甲酸甲酯检测仪：型号：NFS--DMC-3-H。能够实时检测厂房内氯甲酸甲酯的浓度，并且可以将数据上传到控制器集中显示。并带显示和现场声光报警，参数如下：

5、甲苯检测仪：型号：AP-G-D C7H8-3-H。能够实时检测厂房内硫酸二甲酯的浓度，并且可以将数据上传到控制器集中显示。并带显示和现场声光报警，参数如下：

6、报警控制器：型号：NFS--Z-H。报警主机用来集中显示各监测点的气体检测仪的浓度值。报警主机一般安装在值班室中，与检测仪采用四芯线RS485连接。报警主机内部要有继电器报警开关量输出用于控制排风系统。规格参数如下：

五、安装主要事项

        可燃气体检测仪安装高度建议距屋顶1m左右为宜。有毒气体检测仪安装高度离地60CM左右。信号传输方式用RS485通讯。考虑到布线简易度和成本，建议选择RS485信号，线缆规格为RVVP 4×1.0 mm2。
