一、现场安装图片

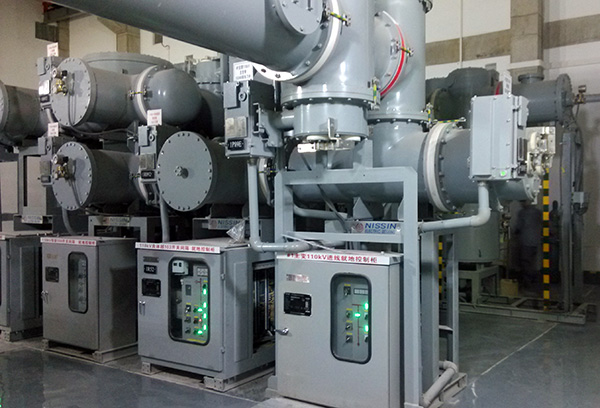

六氟化硫气体检测报警系统应用案例-南方电网第一个110KV数字化变电站现场安装图1

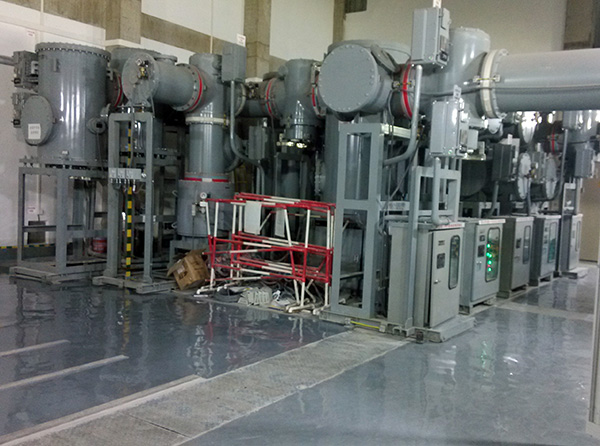

六氟化硫气体检测报警系统应用案例-南方电网第一个110KV数字化变电站现场安装图2
六氟化硫气体检测报警系统应用案例-南方电网第一个110KV数字化变电站现场安装图3
二、六氟化硫气体检测报警系统简单介绍
六氟化硫气体检测报警系统包括六氟化硫气体检测探头、六氟化硫气体检测报警控制主机、风机、电磁阀、声光报警器等其他一些设备组成。六氟化硫气体检测探头将现场检测到的六氟化硫气体浓度转为标准信号，如4-20mA或者RS485等信号，然后将信号输送到报警控制主机上进行统一显示。报警控制主机上带有4个继电器，工作人员可以在报警主机上设置好风机、电磁阀、声光报警器等设备的报警点。当检测浓度到达设置好的值时，风机、电磁阀、声光报警器将开始工作。
1、六氟化硫气体检测探头简单介绍
六氟化硫气体检测探头也叫不带显示固定式六氟化硫检测仪。仪器本身不带现场显示，其作用就是把现场检测到的六氟化硫气体浓度，转换为对应的标准电流信号（如4-20mA）、标准电压信号（如0-5V）、标准数字信号（如总线RS485）、频率信号、Hart协议信号、CAN2.0总线等信号。然后将信号变送到DCS、PLC、报警控制主机等上位机。
2、六氟化硫气体检测报警控制主机简单介绍
六氟化硫气体检测报警控制主机的功能是把所有检测分点检测到的六氟化硫气体浓度数据传输到主机上来，由主机统一显示和控制各风机、报警器、电磁阀等设备，便于统一监控和管理。安帕尔六氟化硫气体检测报警控制主机采用超大规模集成电路，让采集更快速、更精准。7寸6.5万色FET触摸彩色显示屏和智能手机式操作方式，使得安帕尔报警控制主机的用户体验更加友好，操作更便捷和人性化。
