  • 制药厂-有毒气体浓度检测系统案例

一、概述



        大型制药厂的厂房、实验室、仓库存在甲醇(CH3OH)、乙醇(C2H6O)、TVOC(总挥发性有机物)等气体的可能性。甲醇(CH3OH)对人体有低毒,对中枢神经系统有麻醉作用;对视神经和视网膜有特殊选择作用,引起病变;可致代谢性酸中毒。乙醇是低毒性,易挥发,是中枢神经系统抑制剂,长期接触高浓度本品可引起鼻、眼、粘膜刺激症状,以及头痛、头晕、疲乏、易激动、震颤、恶心等,皮肤长期接触可引起干燥、脱屑、皲裂和皮炎。TVOC(总挥发性有机物)能引起机体免疫水平失调,影响中枢神经系统功能,出现头晕、头痛、嗜睡、无力、胸闷等自觉症状;还可能影响消化系统,出现食欲不振、恶心等,严重时可损伤肝脏和造血系统,出现变态反应等。



        根据国标:《工作场所有害因素职业接触限值》中的相关规定,甲醇: PC-TWA:25mg/m3(17.5ppm),PC-STEL:50mg/m3(35ppm);乙醇: PC-TWA 1900mg/m3(911ppm), PC-STEL 2400mg/m3(1151ppm); TVOC: PC-TWA 0.60mg/m3,PC-STEL 无;PC-TWA:以时间为权数规定的 8h 工作日、40h 工作周的平均容许接触浓度。大型制药安装了有毒气体检测系统,来监测厂房、实验室、仓库的有毒气体浓度。



二、制药厂有毒气体检测系统示意图

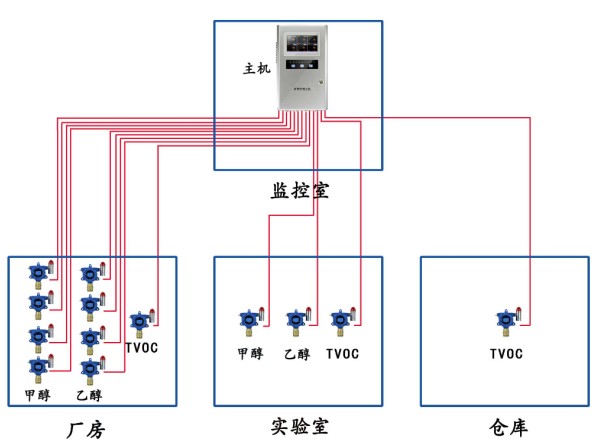

系统图1:(主机与探头之间通讯方式:4-20MA)
系统图1:(主机与探头之间通讯方式:4-20MA)

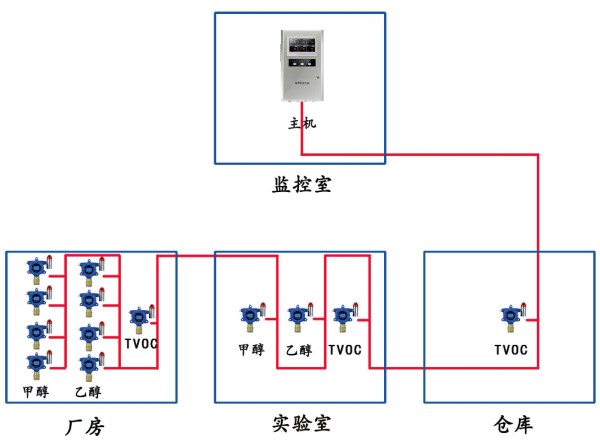

系统图2:(主机与探头之间通讯方式:RS-485)

系统图2:(主机与探头之间通讯方式:RS-485)





三、系统设备介绍



1、甲醇检测仪: 型号:NFS--DCH3OH-3-H,能够实时检测厂房内甲醇的浓度,并且可以将数据上传到控制器集中显示。并带显示和现场声光报警;



2、乙醇检测仪:型号:NFS--D C2H6O-3-H,能够实时检测厂房内乙醇的浓度,并且可以将数据上传到控制器集中显示。并带显示和现场声光报警;



3、TVOC检测仪:型号:NFS--D TVOC-3-H,能够实时检测厂房内TVOC的浓度,并且可以将数据上传到控制器集中显示。并带显示和现场声光报警;



4、报警控制主机:型号:NFS--Z-16-H,报警控制主机用来集中显示各监测点的有毒气体浓度值。同时控制器与排风系统关联,当有毒气体浓度值超过预设报警值时能够自动报警或控制启动排风系统。报警控制主机一般安装在值班室中,与气体检测仪采用四芯线RS485协议或者4-20MA连接,报警主机内部要有继电器报警开关量输出用于控制排风系统。



四、安装注意事项



        甲醇,乙醇,TVOC都比空气重,安装高度建议距地面0.3-0.6m左右为宜,信号传输方式有4-20ma/RS485两种,一种是考虑到布线简易度和成本,建议选择RS485信号,线缆规格为RVVP 4×1.0 mm2。另一种是考虑探头分布很分散,建议现在4-20MA信号,线缆规格为RVVP 3×1.0 mm2。
