国内某大型化工厂,有多种可燃气体和有毒气体,需要对其浓度进行监控,保证在合理的范围内,以避免财产损失和人员伤害。安帕尔项目工程师经过多次是现场实地考察,结合化工厂具体需要和预算限定,设计出了这一套可燃气体和有毒气体实时在线检测的系统。
1、可燃气体
(1)可燃气体种类有:丙烯酸甲酯、二氯乙烷、乙醇、甲苯、甲醇、丙烯酸甲酯、醋酸仲丁酯、乙酸甲酯、一甲胺、乙酸正丁酯、二氯丙烯
(2)各可燃气体的爆炸下限:
(3)混合可燃气体检测方法:当环境中有多种可燃气体时,各种可燃气体都能够测到。不过需要将探测的气种标定为所测环境中最普遍最易燃(含量最多,爆炸下限最低)的气体上。
2、有毒气体
(1)水合肼。水合肼(肼:拼音:jǐng)又称水合联氨。纯品为无色透明的油状液体,有淡氨味,在湿空气中冒烟,具有强碱性和吸湿性。常压下,肼可以和水形成共沸(共沸物中肼含量约为69%,吸入该品蒸气,刺激鼻和上呼吸道。此外,尚可出现头晕、恶心和中枢神经系统兴奋。液体或蒸气对眼有刺激作用,可致眼的永久性损害。对皮肤有刺激性;长时间皮肤反复接触,可经皮肤吸收引起中毒;某些接触者可发生皮炎。口服引起头晕、恶心。
(2)硫酸二甲酯。硫酸二甲酯,有机化合物,无色或微黄色,略有葱头气味的油状可燃性液体,在50℃或者碱水易迅速水解成硫酸和甲醇。在冷水中分解缓慢。遇热、明火或氧化剂可燃。有致癌可能性。有腐蚀性。硫酸二甲酯属高毒类,作用与芥子气相似,急性毒性类似光气,比氯气大15 倍。对眼、上呼吸道有强烈刺激作用,对皮肤有强腐蚀作用。可引起结膜充血、水肿、角膜上皮脱落,气管、支气管上皮细胞部分坏死,穿破导致纵膈或皮下气肿。此外,还可损害肝、肾及心肌等,皮肤接触后可引起灼伤,水疱及深度坏死。
(3)氯甲酸甲酯。氯甲酸甲酯为有机化合物,剧毒、易燃、有腐蚀性。微溶于水并被水逐渐分解。有催泪作用,蒸气强烈刺激眼睛、呼吸道,也能经皮肤吸收而引起中毒。健康危害:该品对呼吸道、眼结膜有剧烈刺激作用。人接触后表现为眼及上呼吸道及表皮灼伤。较高浓度时发生肺水肿。该品刺激强度为氯气的5倍
(4)甲苯。甲苯为无色澄清液体。有苯样气味。有强折光性。能与乙醇、?乙醚、丙酮、氯仿、二硫化碳和冰乙酸混溶,极微溶于水。相对密度0.866。凝固点-95℃。沸点110.6℃。折光率1.4967。闪点(闭杯) 4.4℃。易燃。蒸气能与空气形成爆炸性混合物,爆炸极限1.2%~7.0%(体积)。低毒,半数致死量(大鼠,经口)5000mg/kg。高浓度气体有麻醉性。有刺激性。健康危害:对皮肤、粘膜有刺激性,对中枢神经系统有麻醉作用。急性中毒:短时间内吸入较高浓度该品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、步态蹒跚、意识模糊。重症者可有躁动、抽搐、昏迷。慢性中毒:长期接触可发生神经衰弱综合征,肝肿大,女工月经异常等。皮肤干燥、皲裂、皮炎

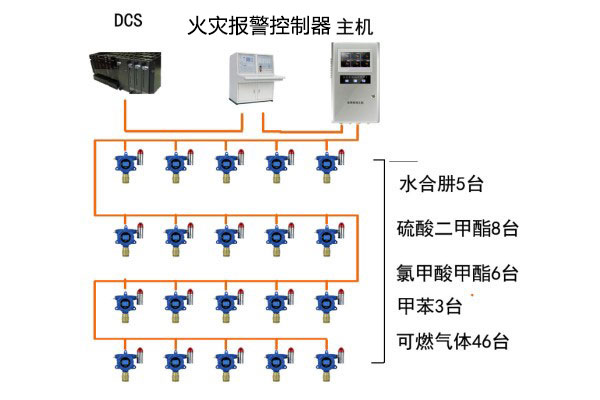

一个厂房内安装46台可燃气体检测仪、3台甲苯检测仪、6台氯甲酸甲酯检测仪、8台硫酸二甲酯检测仪、5台水合肼检测仪,所有的气体检测仪和主机通讯方式为:RS-485(每台气体浓度检测仪都是独立的,不受其它气体泄漏检测仪的干扰。),主机(报警控制器)显示所有气体检测仪的数值和报警情况并存储(主机一页显示16台气体检测仪,可翻页,主机数量可增加。)主机的数据可由RS-485(MODBUS)传输给火灾报警控制器和DCS。
1、可燃气体检测仪: 型号:NFS-DLEL-3-H。能够实时检测厂房内可燃气体的浓度,并且可以将数据上传到报警控制器集中显示。并带显示和现场声光报警,参数如下:
量程 | 0-100%LEL | 检测原理 | 催化(进口高精度传感器) |
分辨率 | 0.1%LEL | 精度 | ±2%FS |
显示 | OLED显示 | 材质 | 铝合金 |
供电 | 24VDC | 输出 | 4-20MA三线制或者RS-485,开关量 |
防护等级 | IP66 | 防爆等级 | ExdII CT6 G6 |
工作温度 | -40℃~50℃ | 工作压力 | 86KPA---100KPA |
工作湿度 | 10%-95%RH,无凝露 | 检测方式 | 扩散式 |
仪表寿命 | 5年以上 | 传感器寿命 | 2-3年 |
响应时间 | ≤20S | 报警值 | 可自行设置 |
提醒功能 | 故障提醒,输出超量程使用提醒,传感器寿命提醒,标定周期提醒,超温度使用提醒 | 储存记录功能 | 操作记录,报警记录,超温度使用记录,超量程使用记录 |
2、水合肼检测仪:型号:NFS--D N2H4-3-H。能够实时检测厂房内水合肼的浓度,并且可以将数据上传到控制器集中显示。并带显示和现场声光报警,参数如下:
量程 | 0-1ppm | 检测原理 | 电化学(进口高精度传感器) |
分辨率 | 0.001ppm | 精度 | ±1%FS |
显示 | OLED显示 | 材质 | 铝合金 |
供电 | 24VDC | 输出 | 4-20MA三线制,RS-485,开关量 |
防护等级 | IP66 | 防爆等级 | ExdII CT6 G6 |
工作温度 | -40℃~50℃ | 工作压力 | 86KPA---100KPA |
工作湿度 | 10%-95%RH,无凝露 | 检测方式 | 扩散式 |
仪表寿命 | 5年以上 | 传感器寿命 | 2年 |
响应时间 | ≤20S | 报警值 | 可自行设置 |
提醒功能 | 故障提醒,输出超量程使用提醒,传感器寿命提醒,标定周期提醒,超温度使用提醒 | 储存记录功能 | 操作记录,报警记录,超温度使用记录,超量程使用记录 |
3、硫酸二甲酯检测仪:型号:NFS--D DMS-3-H。能够实时检测厂房内硫酸二甲酯的浓度,并且可以将数据上传到控制器集中显示。并带显示和现场声光报警,参数如下:
量程 | 0-10ppm | 检测原理 | 电化学(进口高精度传感器) |
分辨率 | 0.01ppm | 精度 | ±2%FS |
显示 | OLED显示 | 材质 | 铝合金 |
供电 | 24VDC | 输出 | 4-20MA三线制,RS-485,开关量 |
防护等级 | IP66 | 防爆等级 | ExdII CT6 G6 |
工作温度 | -40℃~50℃ | 工作压力 | 86KPA---100KPA |
工作湿度 | 10%-95%RH,无凝露 | 检测方式 | 扩散式 |
仪表寿命 | 5年以上 | 传感器寿命 | 2年 |
响应时间 | ≤20S | 报警值 | 可自行设置 |
提醒功能 | 故障提醒,输出超量程使用提醒,传感器寿命提醒,标定周期提醒,超温度使用提醒 | 储存记录功能 | 操作记录,报警记录,超温度使用记录,超量程使用记录 |
4、氯甲酸甲酯检测仪:型号:NFS--DMC-3-H。能够实时检测厂房内氯甲酸甲酯的浓度,并且可以将数据上传到控制器集中显示。并带显示和现场声光报警,参数如下:
量程 | 0-10ppm | 检测原理 | 电化学(进口高精度传感器) |
分辨率 | 0.01ppm | 精度 | ±2%FS |
显示 | OLED显示 | 材质 | 铝合金 |
供电 | 24VDC | 输出 | 4-20MA三线制,RS-485,开关量 |
防护等级 | IP66 | 防爆等级 | ExdII CT6 G6 |
工作温度 | -40℃~50℃ | 工作压力 | 86KPA---100KPA |
工作湿度 | 10%-95%RH,无凝露 | 检测方式 | 扩散式 |
仪表寿命 | 5年以上 | 传感器寿命 | 2年 |
响应时间 | ≤20S | 报警值 | 可自行设置 |
提醒功能 | 故障提醒,输出超量程使用提醒,传感器寿命提醒,标定周期提醒,超温度使用提醒 | 储存记录功能 | 操作记录报警记录,超温度使用记录,超量程使用记录 |
5、甲苯检测仪:型号:NFS--D C7H8-3-H。能够实时检测厂房内硫酸二甲酯的浓度,并且可以将数据上传到控制器集中显示。并带显示和现场声光报警,参数如下:
量程 | 0-100ppm | 检测原理 | 电化学(进口高精度传感器) |
分辨率 | 0.1ppm | 精度 | ±2%FS |
显示 | OLED显示 | 材质 | 铝合金 |
供电 | 24VDC | 输出 | 4-20MA三线制,RS-485,开关量 |
防护等级 | IP66 | 防爆等级 | ExdII CT6 G6 |
工作温度 | -40℃~50℃ | 工作压力 | 86KPA---100KPA |
工作湿度 | 10%-95%RH,无凝露 | 检测方式 | 扩散式 |
仪表寿命 | 5年以上 | 传感器寿命 | 2年 |
响应时间 | ≤20S | 报警值 | 可自行设置 |
提醒功能 | 故障提醒,输出超量程使用提醒,传感器寿命提醒,标定周期提醒,超温度使用提醒 | 储存记录功能 | 操作记录,报警记录,超温度使用记录,超量程使用记录 |
6、报警控制器:型号:NFS--Z-H。报警主机用来集中显示各监测点的气体检测仪的浓度值。报警主机一般安装在值班室中,与检测仪采用四芯线RS485连接。报警主机内部要有继电器报警开关量输出用于控制排风系统。规格参数如下:
性能参数 | |||
安装方式 | 壁挂式 | 显 示 | 触摸屏 |
通 道 | 4,8,16,32,64路(可选) | 工作温度 | 0℃~40℃ |
显示方式 | 自动巡检 | 湿度范围 | 10%-95%RH |
报警方式 | 内置蜂鸣器,LED报警灯 | 供 电 | 220VAC或110VAC/(50~60)HZ |
报警设定 | 2级声光报警,报警值可设 | 数据储存 | 5000条 |
浓度单位 | ppm | 继 电 器 | 4组继电器(可控制四组风机) |
通讯方式 | 4-20MA | 主体材料 | 铝合金 |
输出信号 | RS-485总线 | 外形尺寸 | 450*250*130mm |
工作方式 | 自动轮询 | 重 量 | 4kg |
可燃气体检测仪安装高度建议距屋顶1m左右为宜。有毒气体检测仪安装高度离地60CM左右。信号传输方式用RS485通讯。考虑到布线简易度和成本,建议选择RS485信号,线缆规格为RVVP 4×1.0 mm2。
