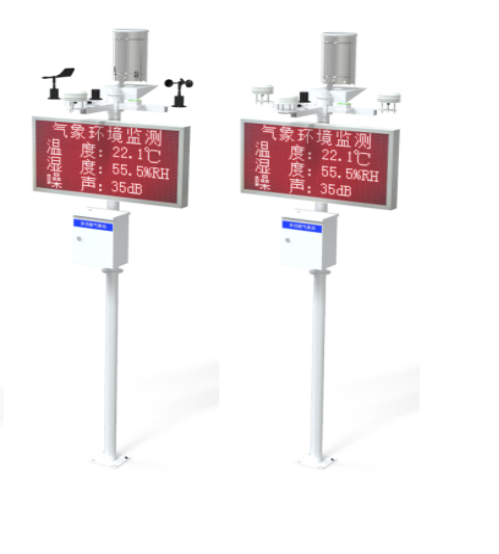

NFS-QX1000室外气象环境监测站是一款我司标准配置的气象站。该设备具有1路ModBus-RTU主站接口(可通过此接口连接我司485变送器:1路TSP,1路pm2.5,1路pm10,1路风速,1路风向,4路土壤温度+水分,4路土壤EC+PH,1路空气温湿度,1路噪声,1路二氧化碳,1路大气压力,1路光照,1路雨雪状态,1路紫外线,1路总辐射,1路一氧化碳,1路臭氧,1路二氧化氮,1路二氧化硫,1路硫化氢,1路氧气,1路空气质量,1路负氧离子,1路氨气,1路TVOC)、1路雨量采集(总雨量+瞬时雨量+日雨量+当前雨量)、1路氮磷钾,2路继电器输出(选配);该设备可通过GPRS上传或网口上传方式将数据上传值监控软件平台,同时该气象站还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等;还能外接1路LED屏显示(默认点阵数96*48)。
n 具有1路ModBus-RTU主站接口可接入我司485变送器:TSP、pm2.5/pm10、风速、风向、土壤温度水分、土壤ECTH、土壤PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、SO2、H2S、O2、CO2、氮磷钾、蒸发量、负氧离子、NH3、TVOC等变送器。
n 外接翻斗式雨量计,可采集总雨量、瞬时雨量、日雨量、当前雨量。
n 选配2路继电器输出,可做远程手动控制。
n 1路多功能GPRS通信接口,只需插入一张手机卡便可将数据上传至远端监控软件平台,还可选择插网线来通过网口上传。
n 具有1路ModBus-RTU从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件,还可用作外接室外屏(选配)。
n 可外接1路室外LED单色显示屏,默认点阵96*48(最大点阵数1024*256)。
n 多种测量要素可自由搭配。
n 可搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题。
n 支持市电与太阳能双供电,保证设备在恶劣的情况下也可以正常不间断工作。
n 设备唯一8位地址,易于管理识别,可搭配我司提供的多种软件平台。
参数名称 | 范围或接口 | 说明 |
供电 | 外部电源供电 | 220V AC交流电 |
双供电 | 支持220V市电与太阳能板双供电 (优先市电供电,当市电断电后太阳能板和蓄电池提供供电,设备正常工作不会间断) | |
太阳能供电 | 配套我司太阳能电池板和蓄电池 (蓄电池续航时间7天左右) | |
数据上传接口 | GPRS无线 | 通过GPRS方式上传数据 |
4G | 通过4G方式上传数据 | |
RJ45网口 | 通过网口方式上传数据 和GPRS或4G上传方式无法共存 | |
ModBus-RTU 从站接口 | 支持外部设备通过ModBus-RTU协议问询气象站中的数据。 | |
数据采集通信接口 | 主RS485接口 | 能够采集485接口的变送器的数据,最长通信距离≥1500米 |
点阵LED屏显示接口 | LED屏显示接口 | 默认搭配96*48点阵的室外屏 |
2路继电器输出(选配) | 继电器干接点输出 | 继电器容量:250VAC/30VDC 5A 可用作远程控制 |
1路翻斗式雨量计脉冲信号输入 | 采集磁开关脉冲信号进行雨量计量 | 默认脉冲当量:0.2mm 可上传瞬时雨量、日雨量、当前雨量及累计雨量值。 (默认采用第二路开关量作为雨量计输入) |
数据上传间隔 | 2S~10000S | 数据上传间隔2S~10000S可设(默认30s) |
